CEP - Controle Estatístico de Processo
Fevereiro/2013
Cartas Arco-Íris

Prezados usuários, é bom estarmos juntos novamente para mais um recurso do Datalyzer Spectrum! Então vamos lá...

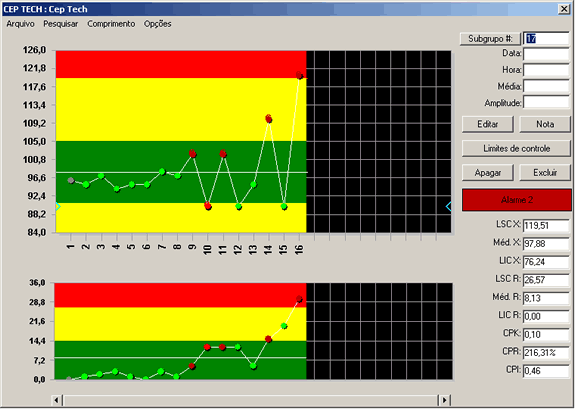

Carta arco-íris permite aos usuários ter uma estimativa inicial dos valores dos dados, corridas e tendências entre três diferentes zonas com apenas uma visualização. Há dois tipos de cartas arco-íris. Uma carta é baseada nos limites de controle, e outra é baseada nos limites de especificação. Abaixo está um exemplo da carta arco-íris.

Nota: Cartas arco-íris estão atualmente disponíveis para cartas de controle de variável. Cartas de atributo e cartas de inspeção não têm a característica de carta arco-íris atualmente.

Cores das Zonas de Limite de Controle

Cartas arco-íris são divididas em três zonas: a zona verde, a zona amarela, e a zona vermelha.

A zona verde está definida como mais ou menos 1 sigma do x-valor comum. Na figura abaixo está a área Zona C.

A zona amarela está definida como a área entre 1 e 3 sigmas. Esta área é mostrada como zona A e zona B no exemplo abaixo.

A zona vermelha é definida como a área fora dos limites de controle. O limite de controle superior e o limite de controle inferior estão localizados 3 sigmas fora do valor da média X.

Cores das Zonas de Limite de Especificação

As cartas arco-íris de limite de controle de especificação também são coloridas nas cores vermelho, amarele, e verde.

A área em vermelho é situada fora dos limites de especificação.

A área em amarelo é situada entre os limites de controle e os limites de especificação.

A área em verde é situada dentro dos limites de controle e dos limites de especificação.

Nota: ao usar uma carta com limite de controle de especificação, a carta arco-íris é automaticamente desabilitada se o Cpk for menor do que 1.

Ativando o recurso de Carta Arco-íris

Cartas arco-íris podem ser ativadas por características, ou podem ser aplicadas globalmente para todos os recursos. Porém, as preferências individuais de uma característica sempre anulam as preferências globais.

Para aplicar as cartas arco-íris globalmente, selecione Configurações / Preferências / Preferências Estatísticas no menu principal do DataLyzer. Aplicando cartas arco-íris globalmente, não terá nenhum efeito para as características de atributo e inspeção.

Para aplicar a carta arco-íris á uma característica, abra a característica no menu principal do DataLyzer acessando o menu Arquivo / Abrir Característica. Selecione a parte e a característica.

Com a característica aberta, selecione Preferências / Configurar Preferências.

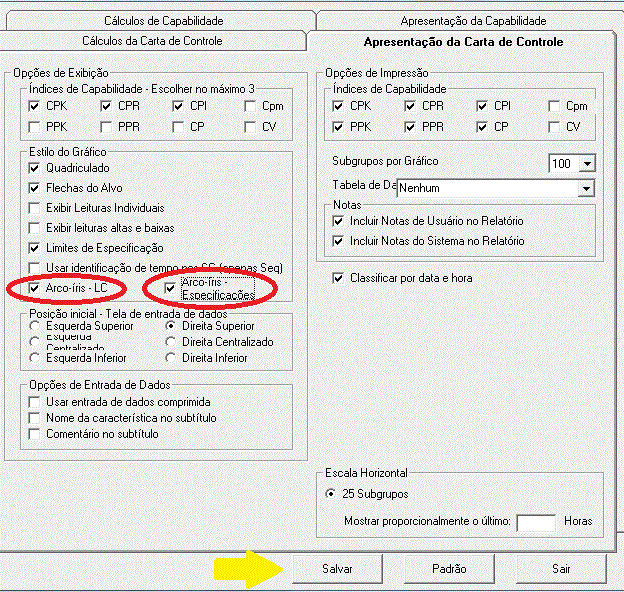

Clique na aba “Apresentação da Carta de Controle”. Na área “Estilo da Carta”, clique em “Arco-íris - LC” para ativar esse recurso baseado nos limites de controle e clique em “Arco-íris - Especs” para ativar esse recurso que é baseado nos limites de especificação. Pressione "Salvar" e "Sair " para salvar suas configurações e voltar ao programa.
