Instruções de Medição: anexando arquivos externos

Olá, amigos usuários do Datalyzer Spectrum..

Neste mês, demonstraremos um recurso utilizado para anexar arquivos às instruções de medição que podem ser usados pelos operadores do software como orientação para a inserção de dados e de notas de ações e causas.

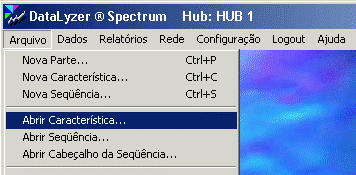

No módulo Spectrum (Hub), acesse o menu Arquivo / Abrir Característica, como demonstra a figura abaixo.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Em seguida, seleciona a Parte a que pertence a característica na qual você inserirá o arquivo para exibição:

Janela para seleção de Parte

Após isso, selecione a característica desejada:

Janela para seleção de característica

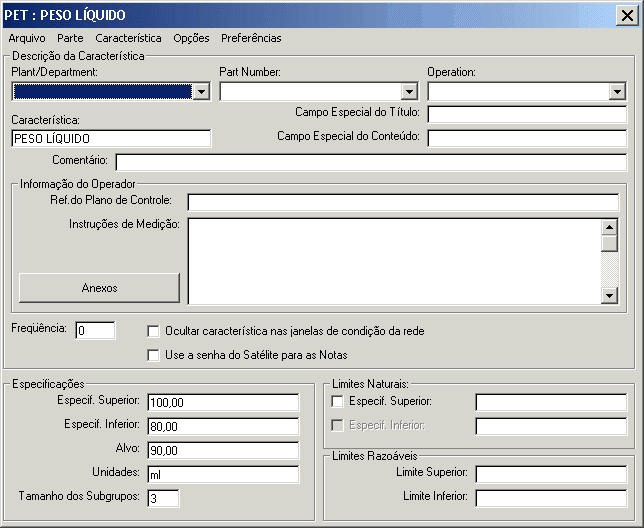

A janela de configuração da característica selecionada será exibida, como demonstra a seguinte figura:

Janela de configuração da característica selecionada

Clique no botão “Anexos” do painel “Informação do Operador”. Após isso, a seguinte janela será exibida:

Janela de anexos da Característica

É possível anexar até 5 arquivos às instruções de medição.

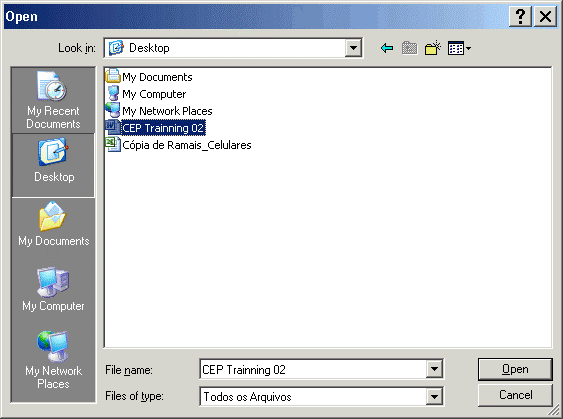

Clique no botão “Anexo 1” para abrir a seguinte janela e selecionar o arquivo para exibição:

Janela para seleção do arquivo

Após selecionar o arquivo, clique no botão “Open” (Abrir).

A janela de arquivos anexados exibirá o arquivo selecionado. Observe a figura abaixo:

Janela de anexos da Característica exibindo o arquivo selecionado

Para concluir, clique no botão “Ok”.

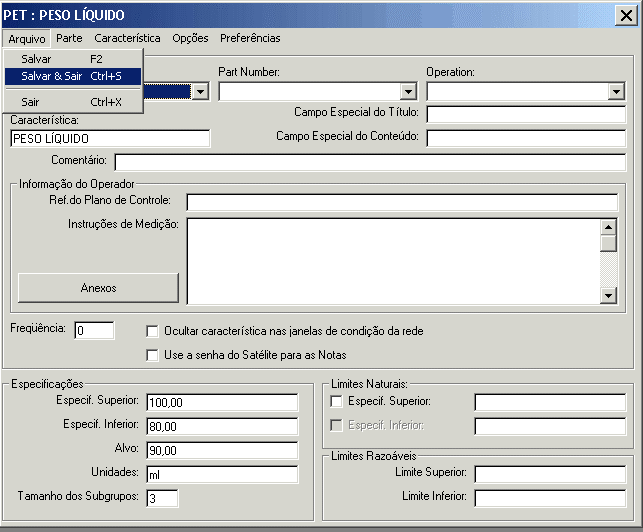

Na janela de configuração da característica, selecione o menu Arquivo / Salvar & Sair, como demonstra a figura seguinte.

Janela de configuração da característica. Menu Arquivo - Salvar & Sair

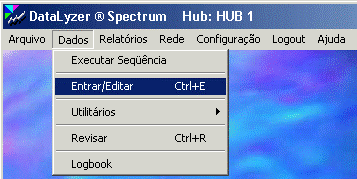

Para visualizar o resultado dessa alteração, acesse, na tela principal do Módulo Hub (Spectrum), o menu Dados / Entrar/Editar.

Menu Dados - Entrar/Editar da tela principal do módulo Hub

Em seguida, selecione a mesma Parte que você selecionou anteriormente.

Janela para seleção de Parte

Logo após, selecione a mesma característica selecionada anteriormente.

Janela para seleção de característica

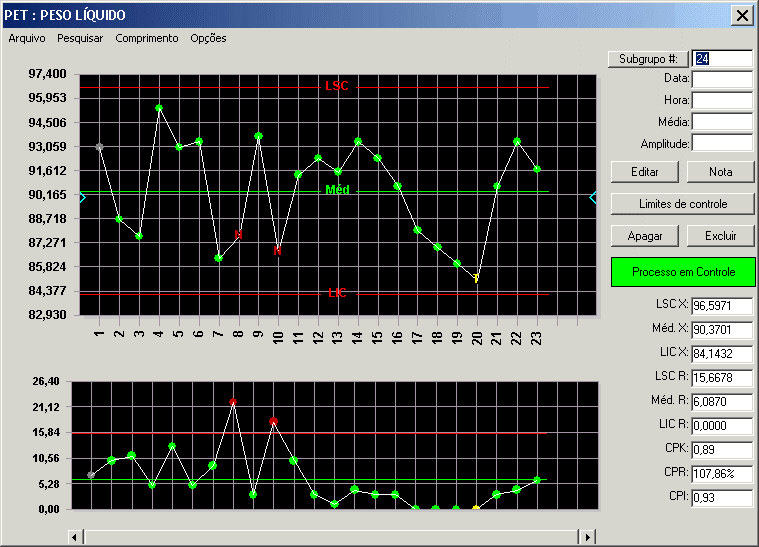

A carta de controle da característica será exibida, como demonstra a figura abaixo:

Carta de controle da característica selecionada

Tecle “Enter” para abrir a janela de inserção de dados.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Clique no botão “Instruções de Medição”.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

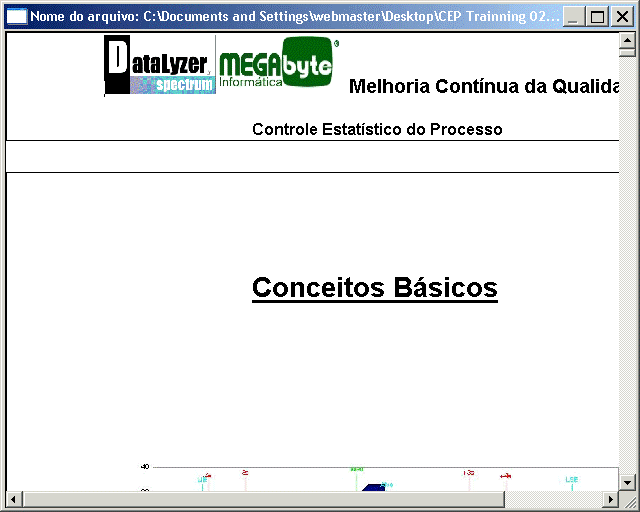

Observe que o arquivo inserido anteriormente aparece como orientação ao usuário. Clique no botão que contém o nome do arquivo para visualizá-lo.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Agora, feche as janelas do arquivo, de instruções de medição, de inserção de dados e da carta de controle da característica, para voltar à tela principal do módulo Hub (Spectrum).

Também é possível inserir arquivos para orientar os operadores em relação à inserção de notas de causas e ações. Para isso, acesse novamente o menu Arquivo / Abrir Característica da janela principal do módulo Hub (Spectrum).

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Em seguida, seleciona a Parte a que pertence a característica na qual você inserirá o arquivo para exibição:

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Após isso, selecione a característica desejada:

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

A janela de configuração da característica selecionada será exibida, como demonstra a seguinte figura:

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Clique no botão “Anexos” do painel “Informação do Operador”. Após isso, a seguinte janela será exibida:

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Para exibir o arquivo descrito no Anexo 1 nas janelas de inserção de notas de causas e ações, marque a opção OCAP.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Para concluir, clique no botão OK.

Na janela de configuração da característica, selecione o menu Arquivo / Salvar & Sair.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Para visualizar o resultado dessa alteração, acesse, na tela principal do Módulo Hub (Spectrum), o menu Dados / Entrar/Editar.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Em seguida, selecione a mesma Parte que você selecionou anteriormente.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Logo após, selecione a mesma característica selecionada anteriormente.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

A carta de controle da característica será exibida, como demonstra a figura abaixo:

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Tecle “Enter” para abrir a janela de inserção de dados.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Insira valores que estejam fora dos limites de especificação ou controle e clique no botão “OK”, para forçar a exibição da janela de inserção de notas.

A seguinte mensagem será exibida informando que os dados inseridos estão fora dos limites de especificação ou controle. Clique em “Yes” (Sim).

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Após isso, será exibida a janela de inserção de notas.

Menu Arquivo - Abrir Característica da tela principal do Módulo Hub

Observe que o arquivo anexado aparece agora também nesta janela.

Pronto! Este é um recurso excelente para evitar enganos na coleta de informações.


Até a próxima edição, pessoal!
